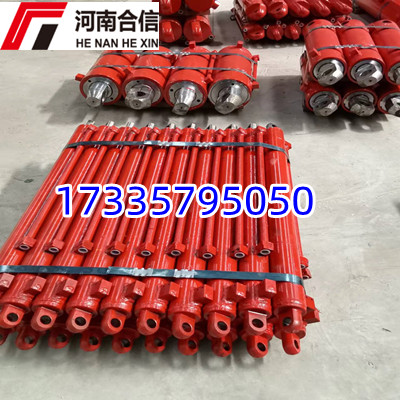

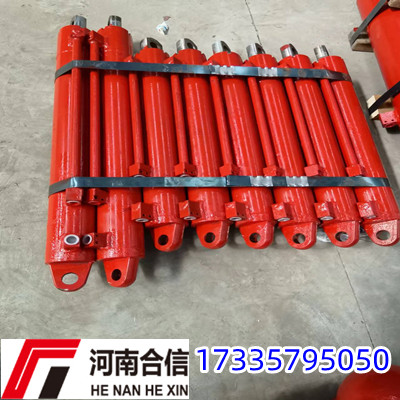

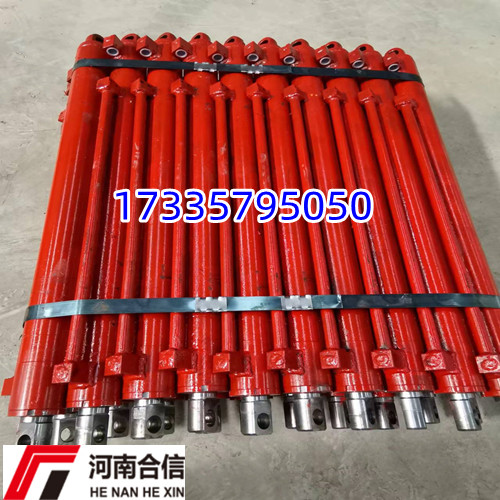

ZF15000/25/38放機械加長桿立柱_φ140-φ500機械加長桿立柱
液壓支架上的機械加長桿立柱，主要是承受頂板載荷的，它是支架的主要液壓支撐部件，承受初撐力和增阻壓力.
機械加長桿立柱規格型號
序號 | 圖號 | 產品名稱 | 規格型號 | 單位 |
1 | 機械加長桿立柱 | φ140 | 根 | |
2 | 機械加長桿立柱 | φ160 | 根 | |
3 | 機械加長桿立柱 | φ180 | 根 | |
4 | 機械加長桿立柱 | φ200 | 根 | |
5 | 機械加長桿立柱 | φ230 | 根 | |
6 | 機械加長桿立柱 | φ250 | 根 | |
7 | 機械加長桿立柱 | φ280 | 根 | |
8 | 機械加長桿立柱 | φ320 | 根 | |
9 | 機械加長桿立柱 | φ360 | 根 | |
10 | 機械加長桿立柱 | φ380 | 根 | |
11 | 機械加長桿立柱 | φ400 | 根 | |
12 | 機械加長桿立柱 | φ420 | 根 | |
13 | 機械加長桿立柱 | φ500 | 根 |
液壓支架上的機械加長桿立柱，主要是承受頂板載荷的，它是支架的主要液壓支撐部件，承受初撐力和增阻壓力，液壓支架機械加長桿立柱增大了承載面積和承載能力，提高了抗拉強度，保證了聯接的可靠性，加工工藝簡單、安裝工藝性好、可靠性高。液壓支架的機械加長桿立柱，包括液壓力驅動的帶環形凹槽的開口活柱和一端插裝在開口活柱內的帶有調節槽的加長桿，其特征是：所述加長桿的調節槽內裝有帶環形凹槽的內卡環，環形凹槽內裝有鋼絲鎖圈，內卡環與開口活柱通過外卡環相聯接，外卡環內周面設置兩個凸臺，分別與開口活柱的環形凹槽和內卡環的外端面相卡接；所述外卡環設置有凸臺和環形凹槽，環形凹槽內卡接有擋圈，外卡環外周面還裝有裝置在凸臺和擋圈之間的固定保持套。
二、機械加長桿立柱的用途及功能：
立柱是液壓支架主要承載頂板壓力的重要部件之一，它是將支架頂梁和底座連接起來的主要部件，是用于液壓支架承受頂板載荷和調節支護高度的。立柱是支架的承壓部件，它長期處于高壓受力狀態，除應具有合理的工作阻力和可靠的工作特性外，還必須有足夠的抗壓、抗彎強度，良好的密封性能。工作可靠，使用壽命長。
三、機械加長桿立柱的組成部分及結構：
帶加長桿立柱結構的主要特征是：在立柱中，增加加長桿來補償立柱的行程。
如下圖所示。缸體結構同單伸縮立柱。開口活柱由柱塞和柱管焊接而成。在缸體中上下運動，成為液壓缸中傳遞力的重要組件。由于下腔密封件采用聚甲醛材料，柱塞處密封和導向由外卡鍵、支撐環與柱塞共同作用。導向套通過螺紋直接與缸體連接。導向套內孔裝有導向環、蕾形密封圈、擋圈、防塵圈形成與開口活柱的密封和防塵。導向套外槽裝有O形密封圈形成與缸體的靜密封。加長桿帶有加長桿槽，可與大半環、保持套、連接銷和開口活柱形成幾個不同的固定位置，分別調節S1、1/2S1行程。加長桿頭為凸球面，在組裝支架時，與頂梁的柱窩相連接。
四、機械加長桿立柱的工作原理：
當支架的支撐高度不能滿足回采高度的要求，可在液壓支架立柱上安裝加長桿來補償立柱高度。帶有機械加長桿的單伸縮立柱的工作原理與不帶機械加長桿的單伸縮立柱相同。在一般煤層厚度變化不大的工作面中，在安裝時就將加長桿調節到需要的高度，然后，在回采過程中，隨著采高的變化，只調節活柱液壓行程，而不再調節加長桿長度。只有在煤層高度變化超過活柱的液壓行程時，才不得不調節加長桿。
